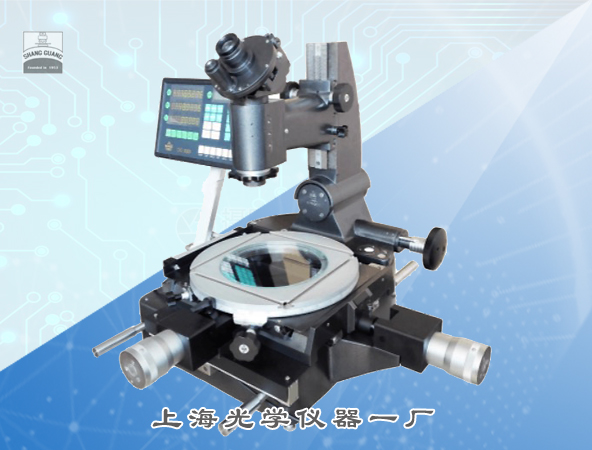

JGX-6数显大型工具显微镜

产品简介

     JGX-6型大型工具显微镜是一种以影像法作为量测基础的精密光学测量仪器,仪器备有多种附件,从而使测量项目有所增加。并配备不同的放大倍率物镜,以便对微小工件也能作精确的测定。仪器的使用范围较广,主要为:

1. 测定长度:直径、内孔、锥孔、孔距及槽距。

2. 测定角度:各种刀具的轮廓角及各种形状的样板、定形样板的角度。

3. 测定螺纹:螺纹的中径、外径、内径、螺距、牙形角及螺纹牙形等几何要素的测定。

4. 形状检定:按照直角坐标或极座标对样板、样板刀、样板铣刀、冲模、凸轮等进行外形检定。

5. 表面光洁度检定及轮廓比较测定等工作。

    本仪器是工具制造厂产品检定的基本工具,也适用于其它精密机械制造厂、科学研究单位及学校等,供生产或科学研究之用。

. 技术规格

1.量测范围:

纵向移动

应用测微螺杆:0-25mm

应用测微螺杆及量块:0-150mm

横向移动

应用测微螺杆:0-25mm

应用测微螺杆及量块:0-50mm

圆工作台直径

280mm

圆工作台旋转角度范围

0-360°

显微镜立杆侧向倾斜角度范围

±12°

测角目镜分度范围

0-360°

轮廓目镜分度范围

±7°

物镜至工作台间较大的间距

≈200mm

光轴中心至立柱间较大间距

≈166mm

顶针架装夹工件的较大长度

直径≤ф39mm的工件:315mm

直径≤ф85mm的工件:235mm

V型支架装夹工件的较大直径

130mm

2. 测量分度值:

测角目镜

1

轮廓目镜

10

圆工作台

3′

立柱倾斜示数器

30′

3. 工作距离与视场直径

物镜放大率

总放大倍数

工作距离

视场直径

1X

10X

78毫米

21毫米

3X

30X

69毫米

7毫米

5X

50X

49毫米

4.2毫米

4.外形尺寸:

长 : ≈900毫米

宽 :≈600毫米

高 :≈550毫米

5.重量:

仪器重量:≈90公斤

连安装箱重量:≈150公斤
