产品用途

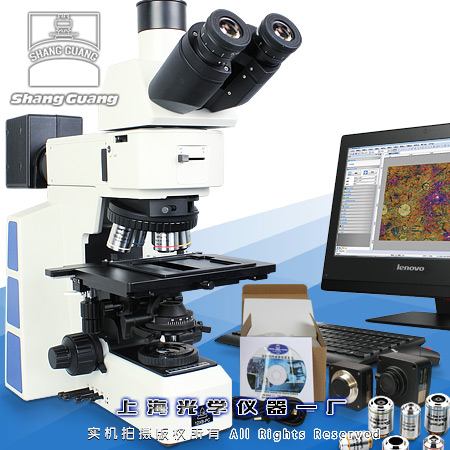

12XB-PC全新研发豪华配置，搭配U-DICR微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，如LCD导电粒子，精密磁盘表面划痕等。仪器造型新颖、性能良好、使用方便可靠，可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子等方面的试验与分析研究之用。
v 产品特点
Ø 仪器采用了反射和透射两种照明形式，并配有偏光装置。
Ø 在反射光照明下可进行明暗场和偏光观察，又可在透射光照明下作明场观察。
Ø 本仪器配备摄影装置与显微镜相连接拍摄照片等
v 技术规格
1. 光学系统：无限远明暗场半复消色差校正系统
2. 目镜：高眼点大视野平场目镜PL10X/25mm，视度可调
3. 无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0或0:100
4. 明场半复消色差金相物镜：
|
放大倍数 |
数值孔径 |
工作距离（mm） |
备注 |
|
PL L5X |
0.15 |
10.8 |
标配 |
|
PL L10X |
0.30 |
10 |
|
PL L20X |
0.45 |
4.0 |
|
PL L50X |
0.55 |
7.9 |
|
PL L100X |
0.80 |
2.1 |
选购 |
5. 转换器：内定位6孔转换器（带DIC插槽）
6. 载物台：右手位4英寸机械平台，X/Y行程105x102，带Y轴锁定机构，带挡光板，
7. 带玻璃载物台板
8. 调焦机构：透反两用机架，低手位粗微同轴调焦机构。粗调行程25mm,微调精度0.001mm。 带有防止下滑的调节松紧装置和随机上限位装置
9. 聚光镜：摇出式消色差聚光镜（N.A 0.9)(透射用）
10. 光源及光路：明暗场反射照明器，带可变孔径光阑，视场光阑，中心均可调；带明暗场照明切换装置；带滤色片插槽与偏光装置插槽12V100W卤素灯室（反用，预定中心）内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能。
11. 适配镜：直径：59mm,放大倍率：0.5倍 ，内调焦距：0～3mm调焦后可锁紧
12. 显微镜工业相机：图像传感器: 1/2" 彩色300万CMOS；像素点尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；帧率：8fps全分辨率；灵敏度：1V/lux- sec(550nm)；自动曝光控制: 57μs-350ms；信噪比: 43dB；扫描方式:逐行扫描；快门:电子快门；数据接口:USB2.0, 480Mb/s；白平衡:一键白平衡。
13. 软件功能：图像显示、图像拍摄、录像和图象处理功能，可以对所摄图像进行文字编辑，比例尺显示；超景深扩展；长度，角度，弧长测量；点，线，平行线，垂直测量；园、椭圆测量；矩形，不规则形状的周长、面积、重心位置等几何参数测量。
v 仪器成套性
1. 金相显微镜 一台
2. 大视野目镜10X 一对
3. 无限远长工作距离金相物镜5X、10X、20X、50X 各一只
5. 0.5倍适配镜 一只
6. YH-3001显微镜工业相机 一套
7. 0.01mm校准尺 一片
8. 12V100W 卤素灯 二只
9. 产品合格证、保修卡及说明书 一份
